1.1. 概述

网络对接协议实现智能家居网关对接，控制智能家居

1.2. 使用场景

智能家居厂商希望通过网络协议的方式实现局域网类的家居控制

1.3. 接入说明

确认该方式对接后，需要下载一个apk安装到小可主机上，才能实现文档的协议进行连接。点击此处下载apk插件 apk下载后，可以通过usb线连接屏和电脑，使用adb命令安装，也可以复制到屏的存储下，在屏桌面-其他应用-文件管理进入找到jdxy.apk，点击安装

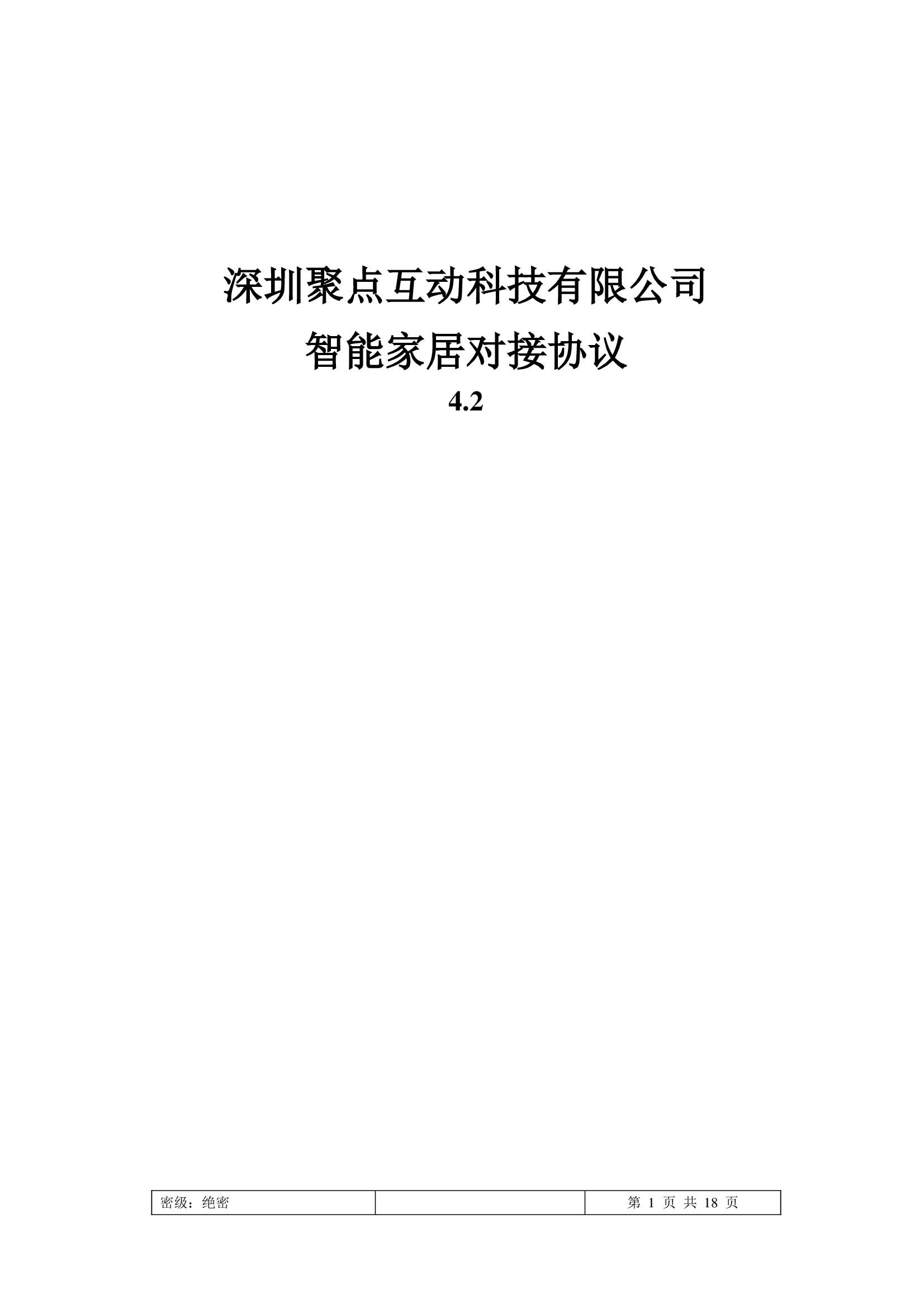

2. 深圳聚点互动科技有限公司

2.1. 智能家居对接协议 4.2

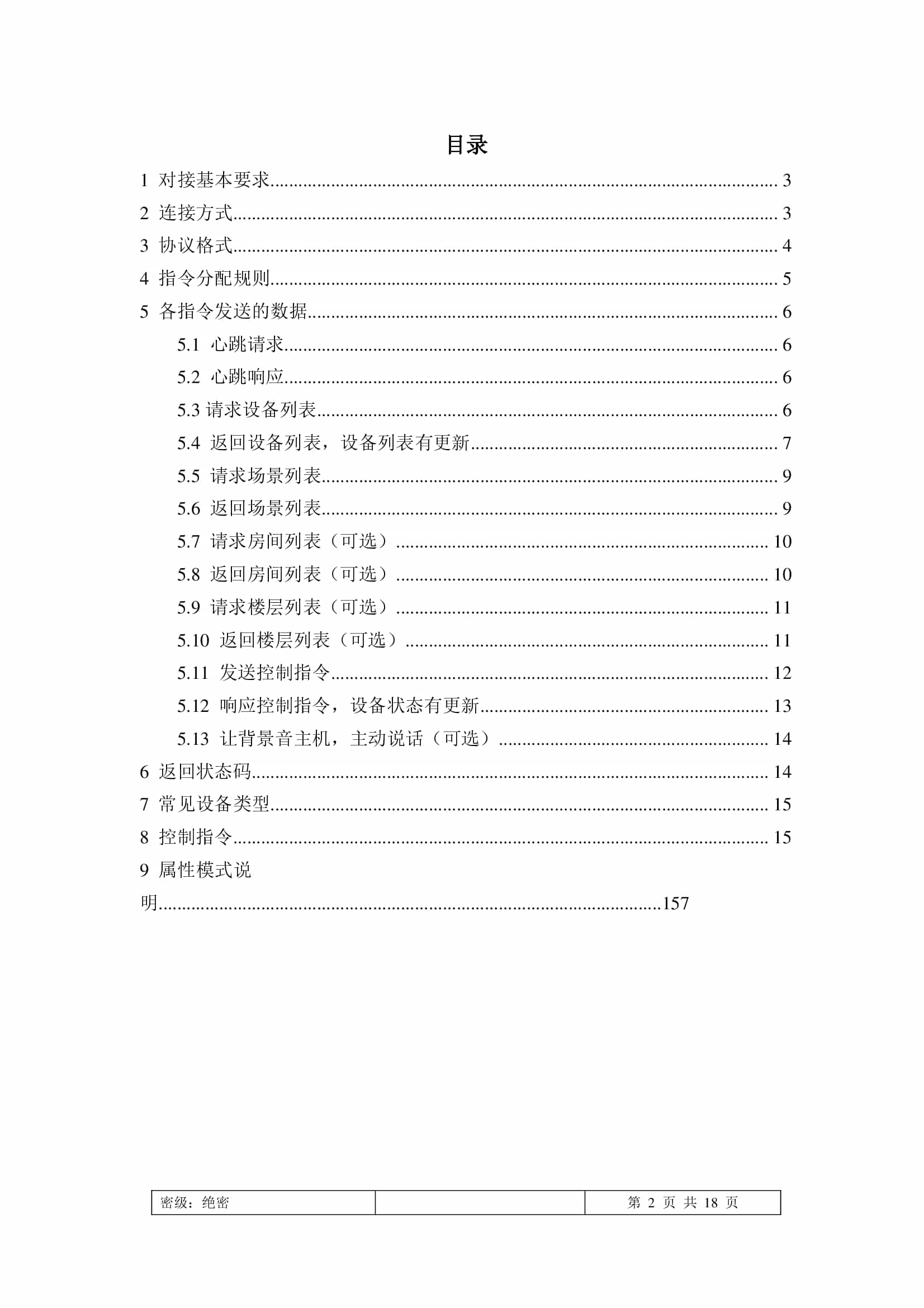

2.2. 目录

对接基本要求
连接方式
协议格式
指令分配规则
各指令发送的数据
- 5.1 心跳请求
- 5.2 心跳响应
- 5.3 请求设备列表
- 5.4 返回设备列表，设备列表有更新
- 5.5 请求场景列表
- 5.6 返回场景列表
- 5.7 请求房间列表（可选）
- 5.8 返回房间列表（可选）
- 5.9 请求楼层列表（可选）
- 5.10 返回楼层列表（可选）
- 5.11 发送控制指令
- 5.12 响应控制指令，设备状态有更新
- 5.13 让背景音主机，主动说话（可选）
返回状态码
常见设备类型
控制指令

2.2.1. 1. 对接基本要求

1.1 能够提供所有设备列表数据，设备信息中要包含设备ID、设备名、设备类型、设备状态（可选）、房间ID（可选）、楼层ID（可选）。
1.2 能够提供所有场景列表数据，场景信息中要包含场景ID、场景名。
1.3 能够提供所有房间列表数据，房间信息中要包含房间ID、房间名。（可选）
1.4 能够提供所有楼层列表数据，楼层信息中要包含楼层ID、楼层名。（可选）

2.2.2. 2. 连接方式

背景音主机发送UDP广播，端口（暂定）6666，发送数据如下：

{
"type": "REQUEST_TCP",
"sn": "xxxxx" //背景音主机的sn码，唯一设备ID
}

服务器收到背景音主机发送的广播后，发送UDP广播，端口（暂定）7777，发送数据如下：

{
"type": "RESPONSE_TCP",
"data": {
     "ip": "xxx.xxx.xxx.xxx",
     "port": 8888,
     "company": "xxxx",//company字段代表对接合作方
     "protocolVersion": "v1" //protocolVersion字段表示使用的版本(可选v1和v2。协议格式对应有所改变)
     // v1协议头是0xAA,长度2字节。V2协议头为0xAB,长度3字节。v2版本能接收更多的设备数据
      }
}

背景音主机获取到服务器的IP后，通过TCP连接服务器，端口（暂定）8888。
然后通过下面的协议格式获取数据。

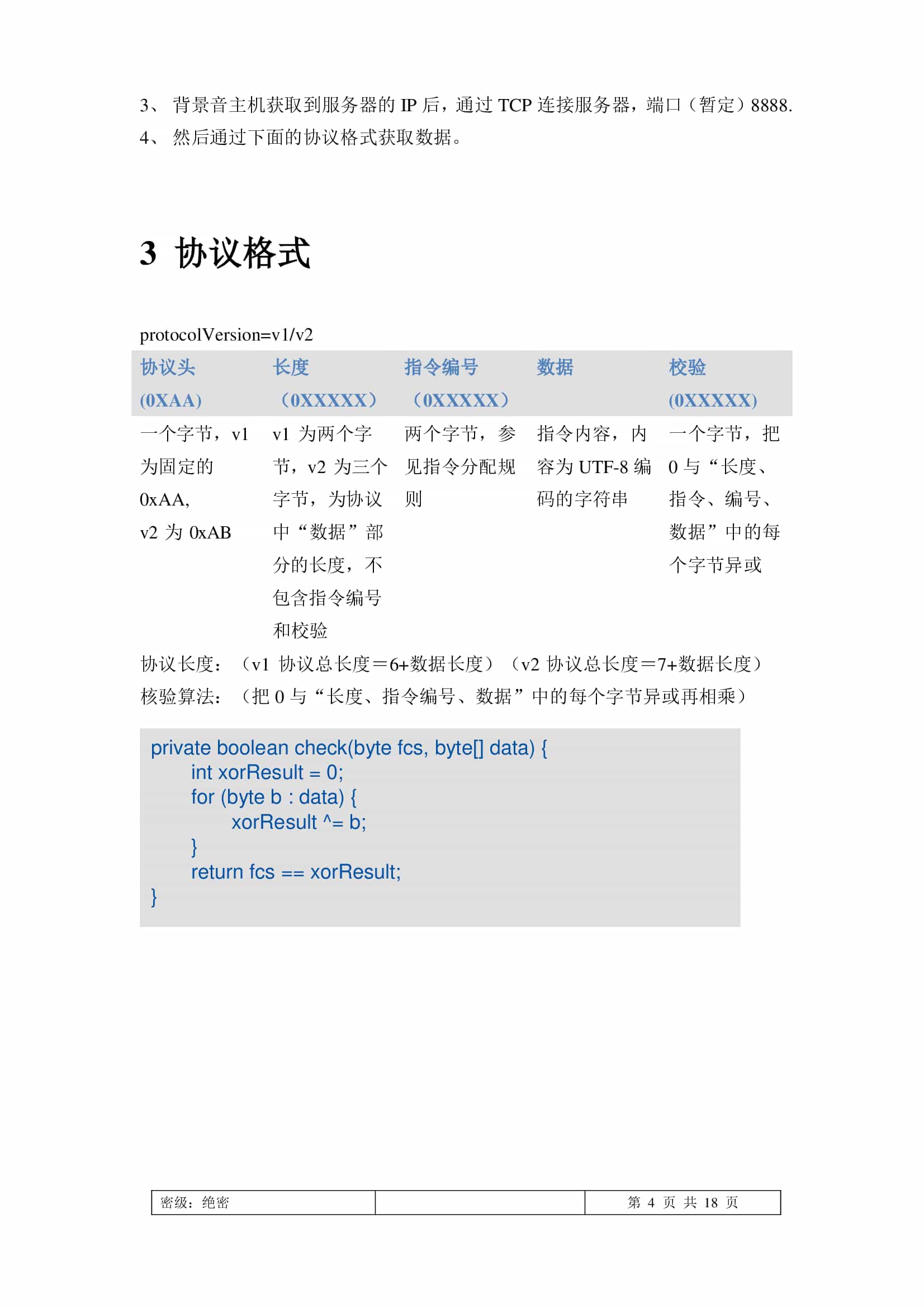

2.2.3. 3. 协议格式

protocolVersion=v1/v2

协议头 (0XAA)	长度 (0XXXXX)	指令编号 (0XXXXX)	数据	校验 (0XXXXX)
一个字节，v1为固定的0xAA，v2为0xAB	v1为两个字节，v2为三个字节，为协议中"数据"部分的长度，不包含指令编号和校验	两个字节，参见指令分配规则	指令内容，内容为UTF-8编码的字符串	一个字节，把0与"长度、指令、编号、数据"中的每个字节异或再相乘

协议长度：

v1协议总长度=6+数据长度
v2协议总长度=7+数据长度

核验算法：把0与"长度、指令编号、数据"中的每个字节异或再相乘。

private boolean check(byte fcs, byte[] data) {
    int xorResult = 0;
    for (byte b : data) {
        xorResult ^= b;
    }
    return fcs == xorResult;
}

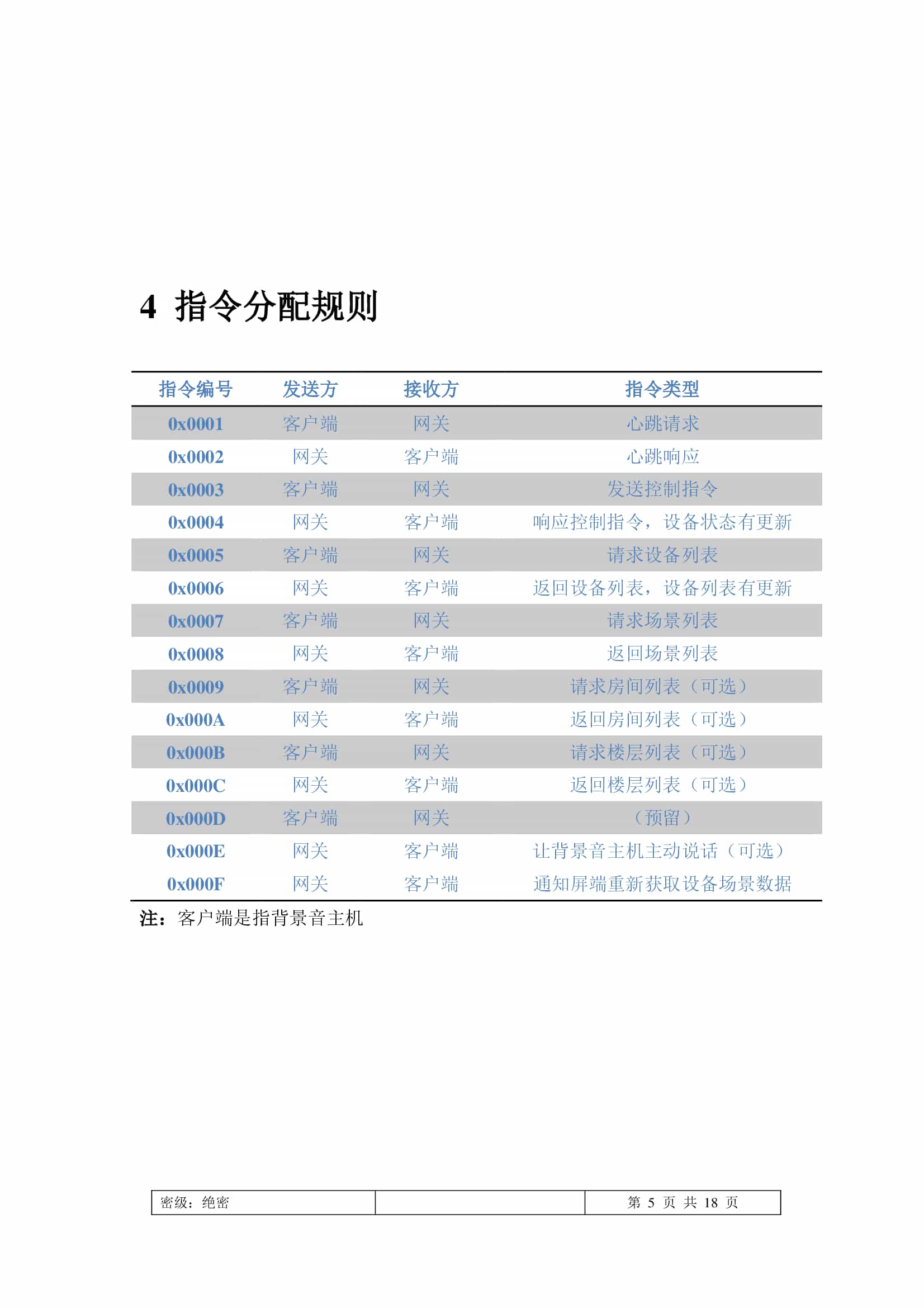

2.2.4. 4. 指令分配规则

指令编号	发送方	接收方	指令类型
0x0001	客户端	网关	心跳请求
0x0002	网关	客户端	心跳响应
0x0003	客户端	网关	发送控制指令
0x0004	网关	客户端	响应控制指令，设备状态有更新
0x0005	客户端	网关	请求设备列表
0x0006	网关	客户端	返回设备列表，设备列表有更新
0x0007	客户端	网关	请求场景列表
0x0008	网关	客户端	返回场景列表
0x0009	客户端	网关	请求房间列表（可选）
0x000A	网关	客户端	返回房间列表（可选）
0x000B	客户端	网关	请求楼层列表（可选）
0x000C	网关	客户端	返回楼层列表（可选）
0x000D	客户端	网关	（预留）
0x000E	网关	客户端	让背景音主机主动说话（可选）
0x000F	网关	客户端	通知屏端重新获取设备场景数据

注：客户端是指背景音主机

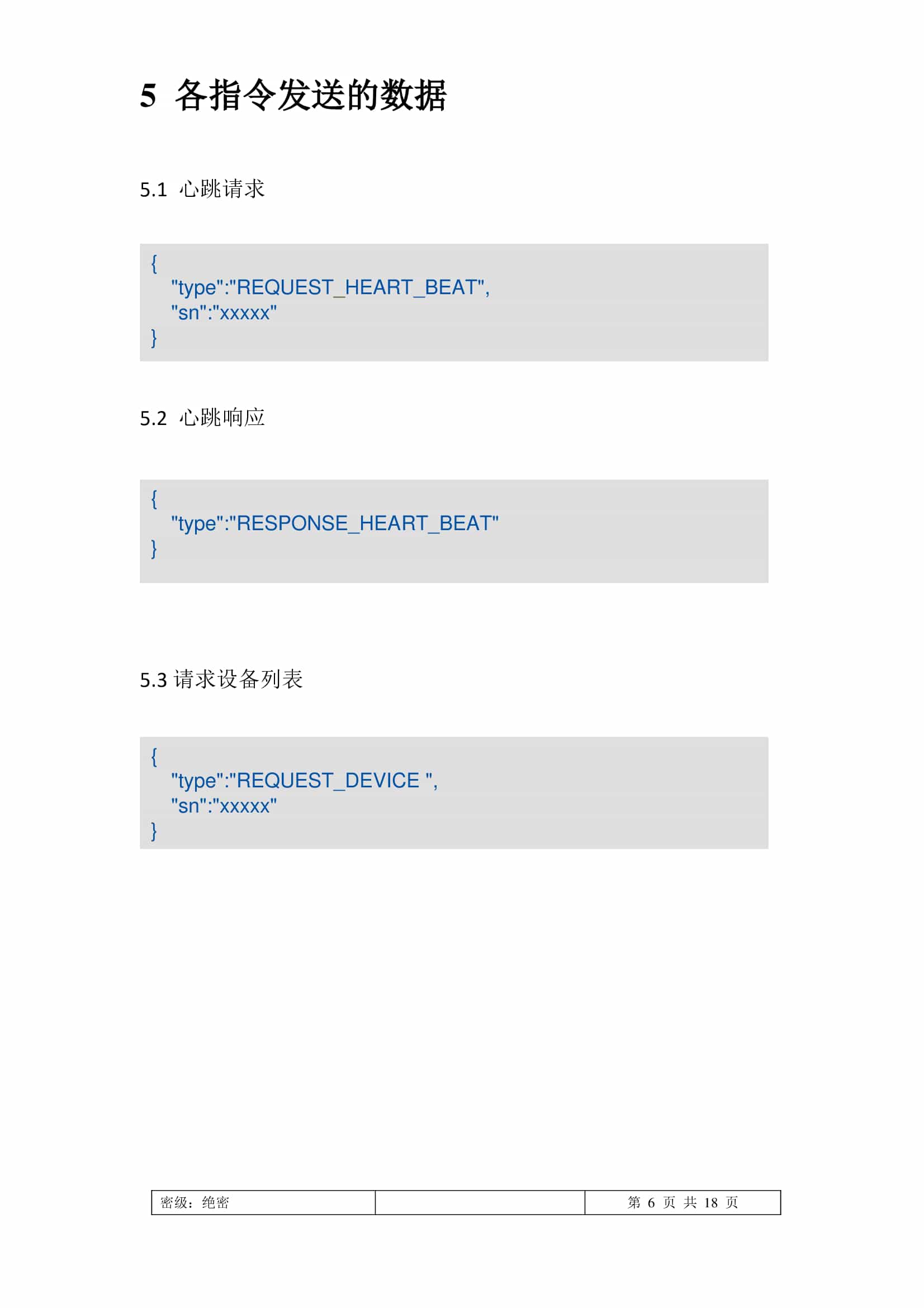

2.2.5. 5. 各指令发送的数据

5.1 心跳请求

{
"type": "REQUEST_HEART_BEAT",
"sn": "xxxxx"
}

5.2 心跳响应

{
"type": "RESPONSE_HEART_BEAT"
}

5.3 请求设备列表

{
"type": "REQUEST_DEVICE",
"sn": "xxxxx"
}

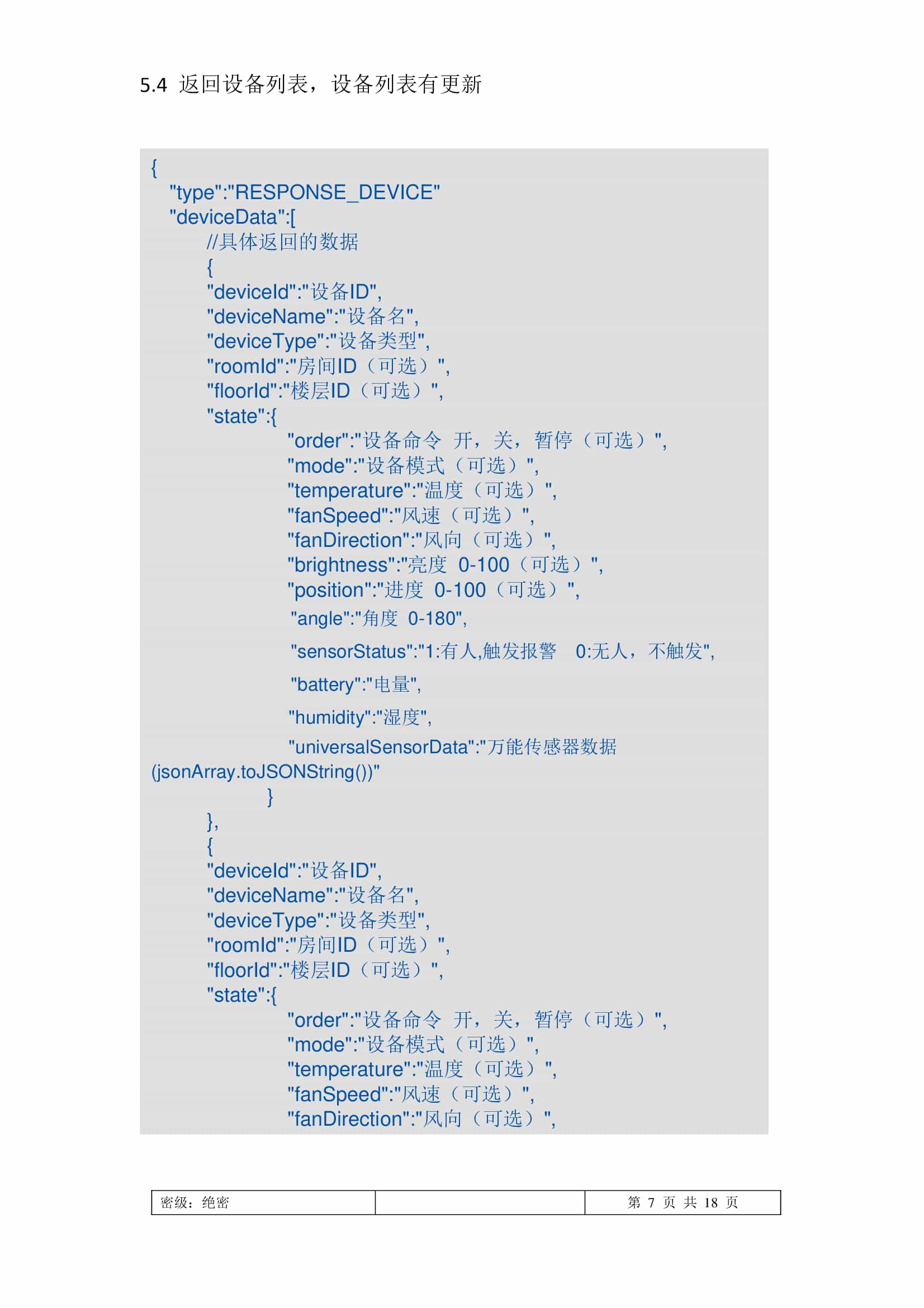

5.4 返回设备列表，设备列表有更新

{
"type": "RESPONSE_DEVICE",
"deviceData": [
                {
                 "deviceId": "设备ID",
                 "deviceName": "设备名",
                 "deviceType": "设备类型",
                 "roomId": "房间ID（可选）",
                 "floorId": "楼层ID（可选）",
                 "state": {
                          "order": "设备命令开，关，暂停（可选）",
                          "mode": "设备模式（可选）",
                          "temperature": "温度（可选）",
                          "fanSpeed": "风速（可选）",
                          "fanDirection": "风向（可选）",
                          "brightness": "亮度0-100（可选）",
                          "colorTemp":"色温值 0-100",
                          "position": "进度 0-100（可选）",
                          "angle": "角度 0-180",
                          "sensorStatus": "1:有人,触发报警 0:无人，不触发",
                          "battery": "电量",
                          "humidity": "湿度",
                          "universalSensorData": "万能传感器数据（jsonArray.toJSONString()）"
                         },
                "modeAttributes": "模式属性，可以根据填的模式属性，桌面自定义显示控制哪些模式",
                "speedAttributes": "风速属性，可以根据填的模式属性，桌面自定义显示控制哪些风速",
                "directionAttributes": "风向属性，可以根据填的模式属性，桌面自定义显示控制哪些风向"
                }
             ]
}

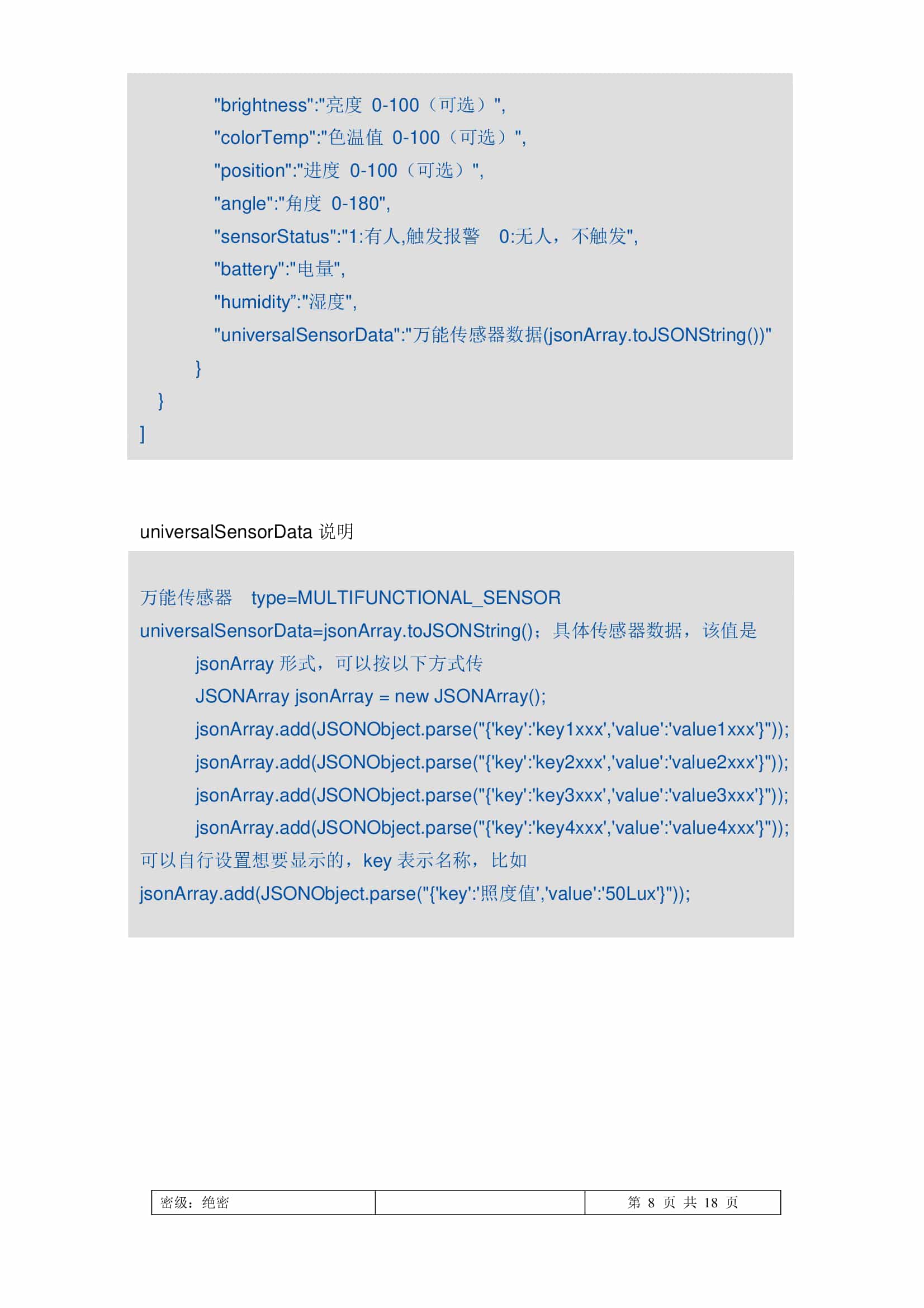

万能传感器universalSensorData说明：

万能传感器  type=DEVICE_TYPE_MULTIFUNCTIONAL_SENSOR
具体传感器数据，该值是jsonArray形式，可以按以下方式传
universalSensorData=jsonArray.toJSONString();
JSONArray jsonArray = new JSONArray();
        jsonArray.put(new JSONObject().put("key", "温度").put("value", "23.5℃"));
        jsonArray.put(new JSONObject().put("key", "湿度").put("value", "65%"));
        jsonArray.put(new JSONObject().put("key", "PM2.5").put("value", "35"));
        jsonArray.put(new JSONObject().put("key", "光照强度").put("value", "300lux"));
可以自行设置想要显示的，key表示名称，value是对应名称的值
"universalSensorData": "[
    {"key":"温度","value":"23.5℃"},
    {"key":"湿度","value":"65%"},
    {"key":"PM2.5","value":"35"},
    {"key":"光照强度","value":"300lux"}
]"

modeAttributes模式属性说明：

空调/温控支持的属性：["cold","heat","airsupply","dehumidification","auto","manual","comfortable","sleep"]
新风/地暖支持的属性：["auto","manual","sleep"]

speedAttributes风速属性说明：

空调/温控支持的属性：["low","medium","high","autoWind","sleepWind","quietWind"]
新风支持的属性：["low","medium","high","autoWind","sleepWind"]

directionAttributes风向属性说明：

空调支持的属性：["leftright","updown"]

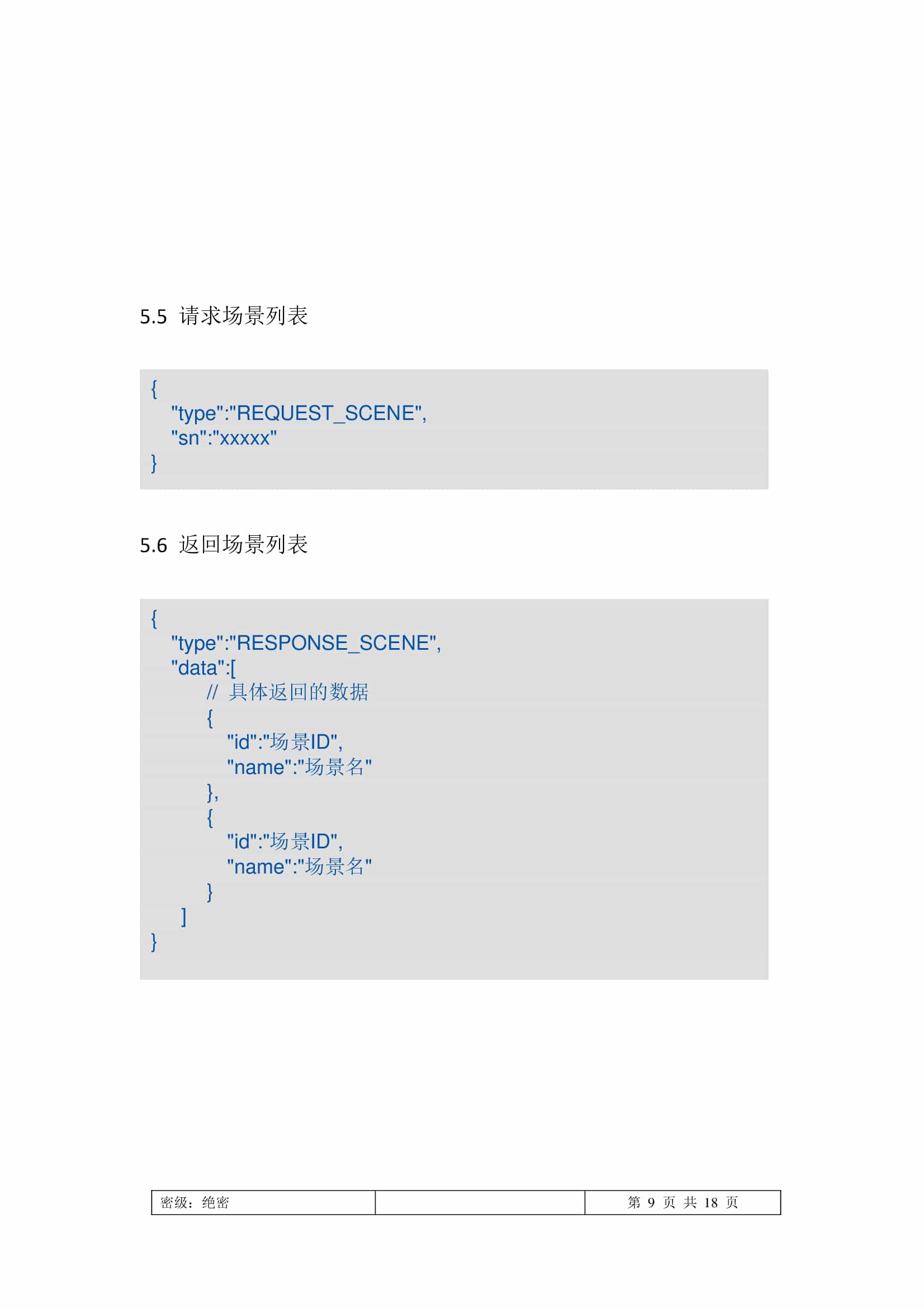

5.5 请求场景列表

{
"type": "REQUEST_SCENE",
"sn": "xxxxx"
}

5.6 返回场景列表

{
"type": "RESPONSE_SCENE",
"data": [
         {
          "id": "场景ID",
          "name": "场景名",
          "aliasList": ["场景别名1", "场景别名2"]
         },
         {
          "id": "场景ID",
          "name": "场景名",
          "aliasList": ["场景别名1", "场景别名2"]
         }
        ]
}

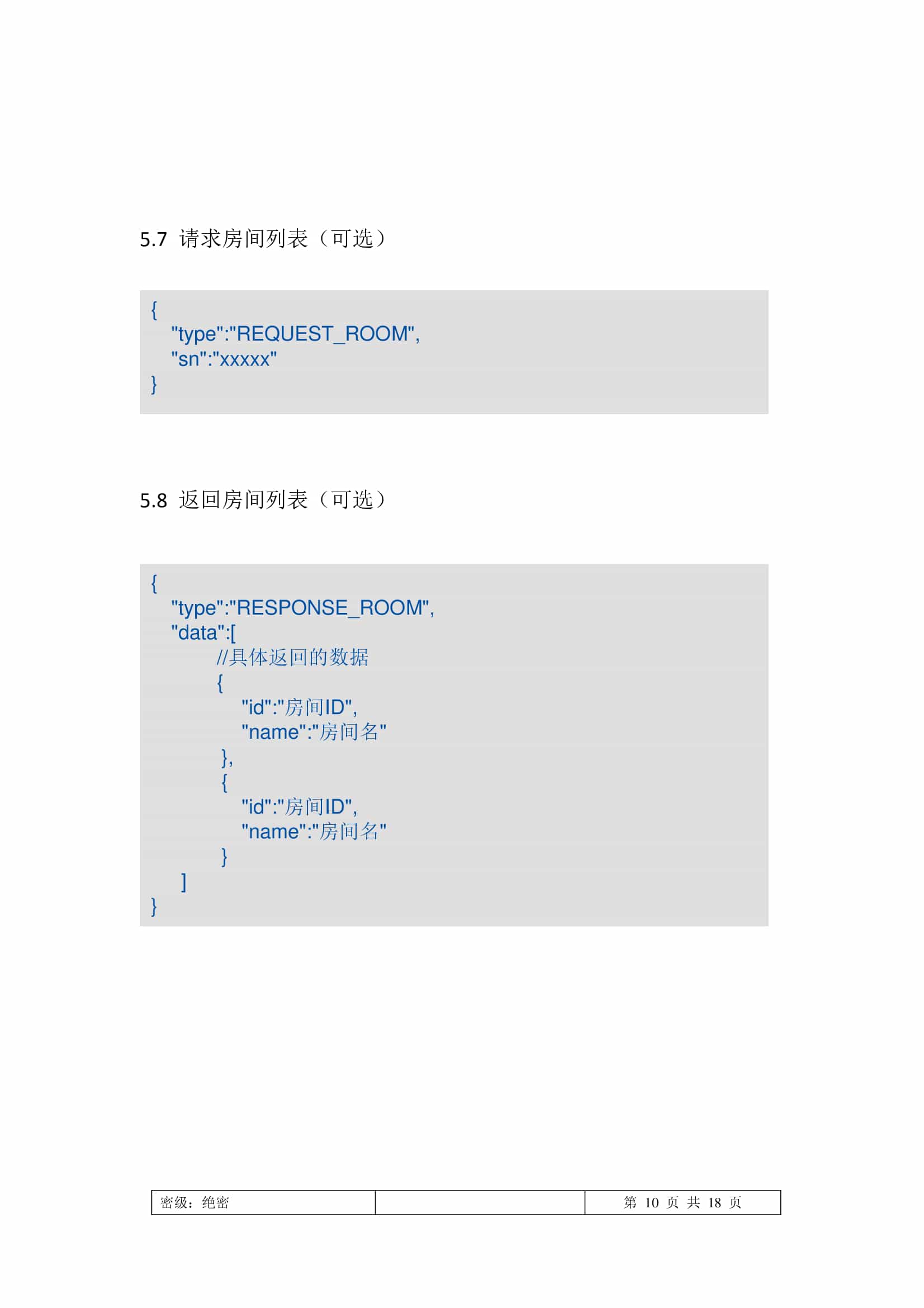

5.7 请求房间列表（可选）

{
"type": "REQUEST_ROOM",
"sn": "xxxxx"
}

5.8 返回房间列表（可选）

{
"type": "RESPONSE_ROOM",
"data": [
         {
          "id": "房间ID",
          "name": "房间名"
         },
         {
          "id": "房间ID",
          "name": "房间名"
         }
        ]
}

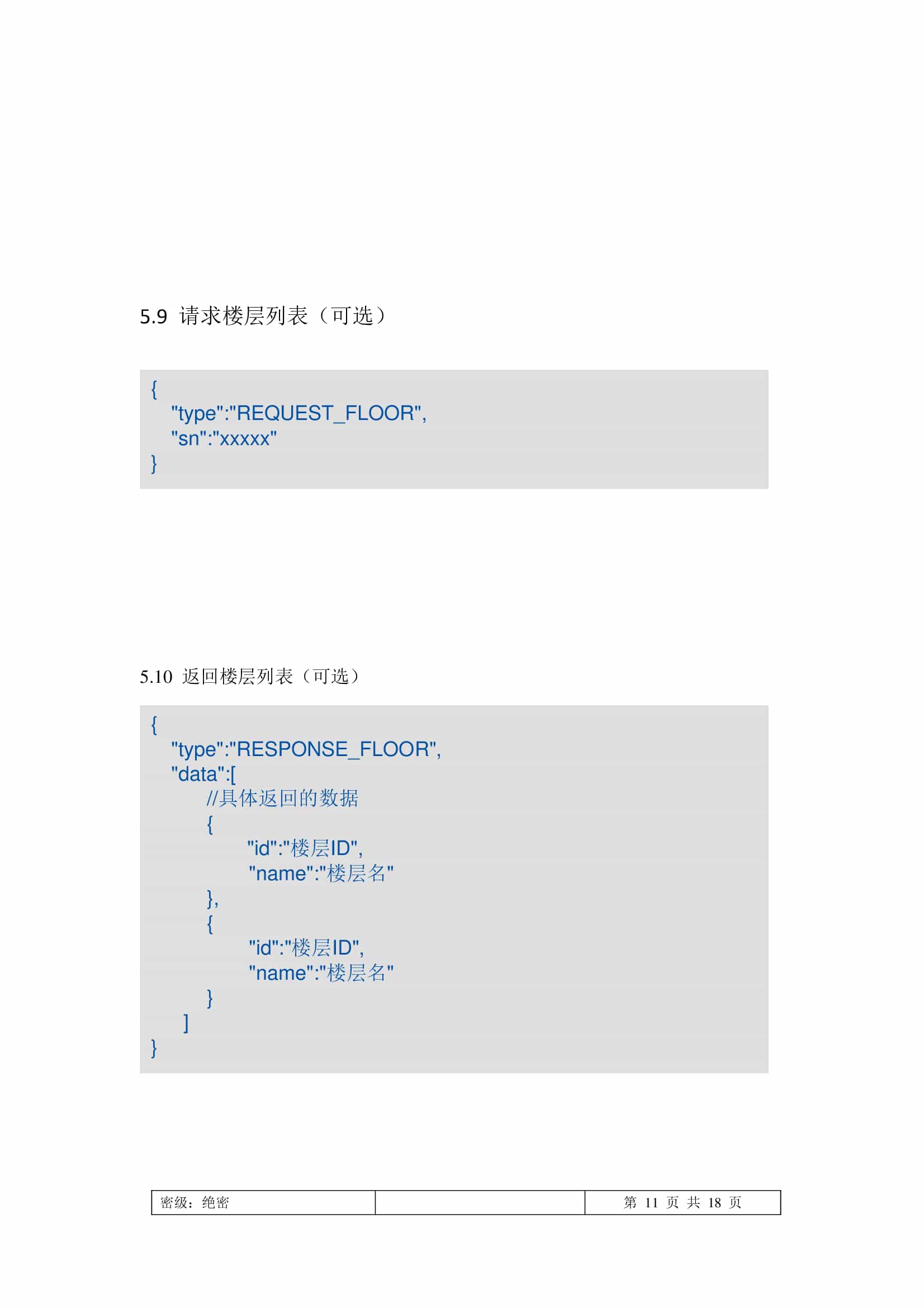

5.9 请求楼层列表（可选）

{
"type": "REQUEST_FLOOR",
"sn": "xxxxx"
}

5.10 返回楼层列表（可选）

{
"type": "RESPONSE_FLOOR",
"data": [
         {
          "id": "楼层ID",
          "name": "楼层名"
         }
        ]
}

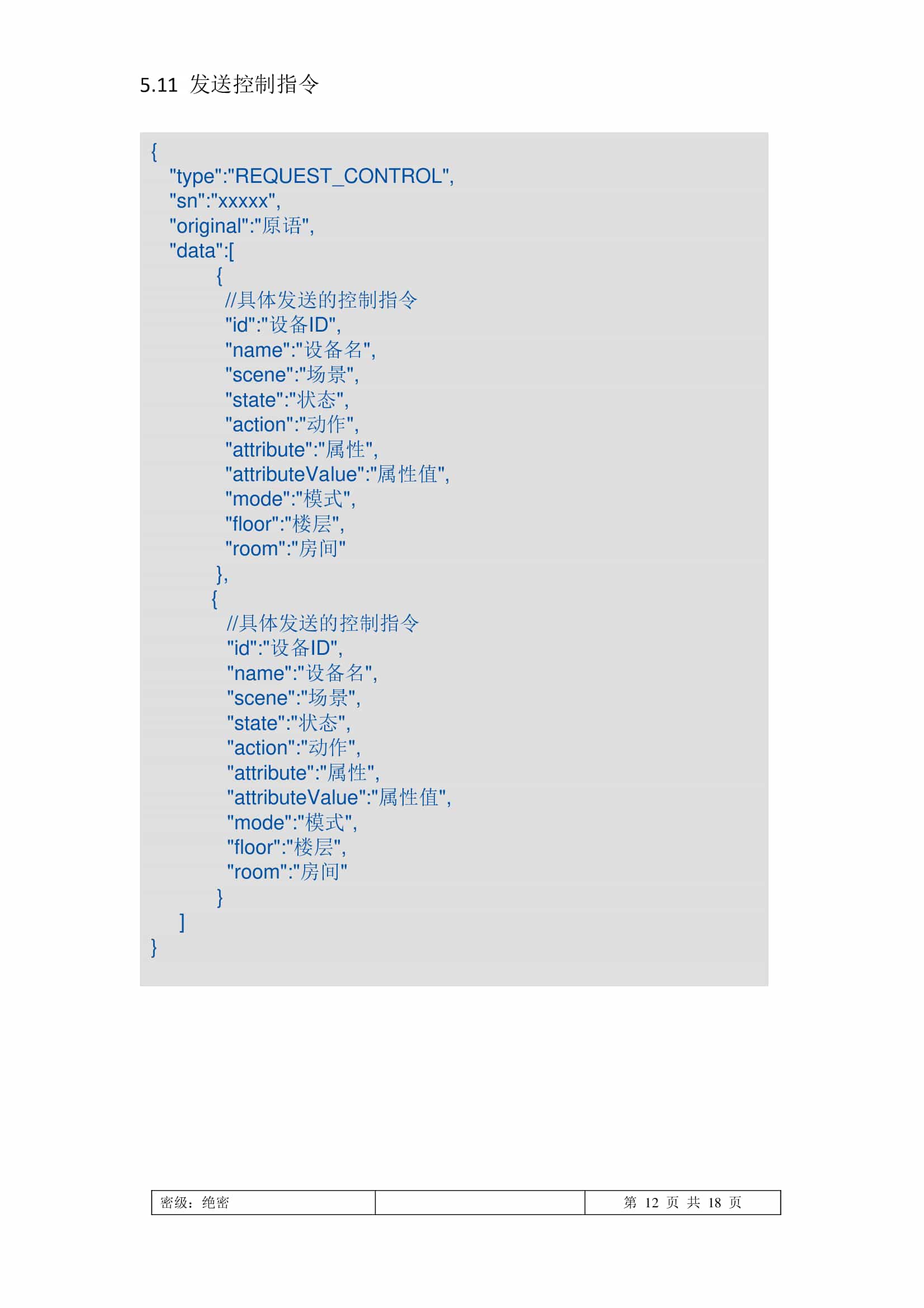

5.11 发送控制指令

{
"type":"REQUEST_CONTROL",
"sn":"xxxxx",
"original":"原语",
"data":[
        {
         //具体发送的控制指令
         "id":"设备ID",
         "name":"设备名",
         "scene":"场景",
         "state":"状态",
         "action":"动作",
         "attribute":"属性",
         "attributeValue":"属性值",
         "mode":"模式",
         "floor":"楼层",
         "room":"房间"
        }
       ]
}

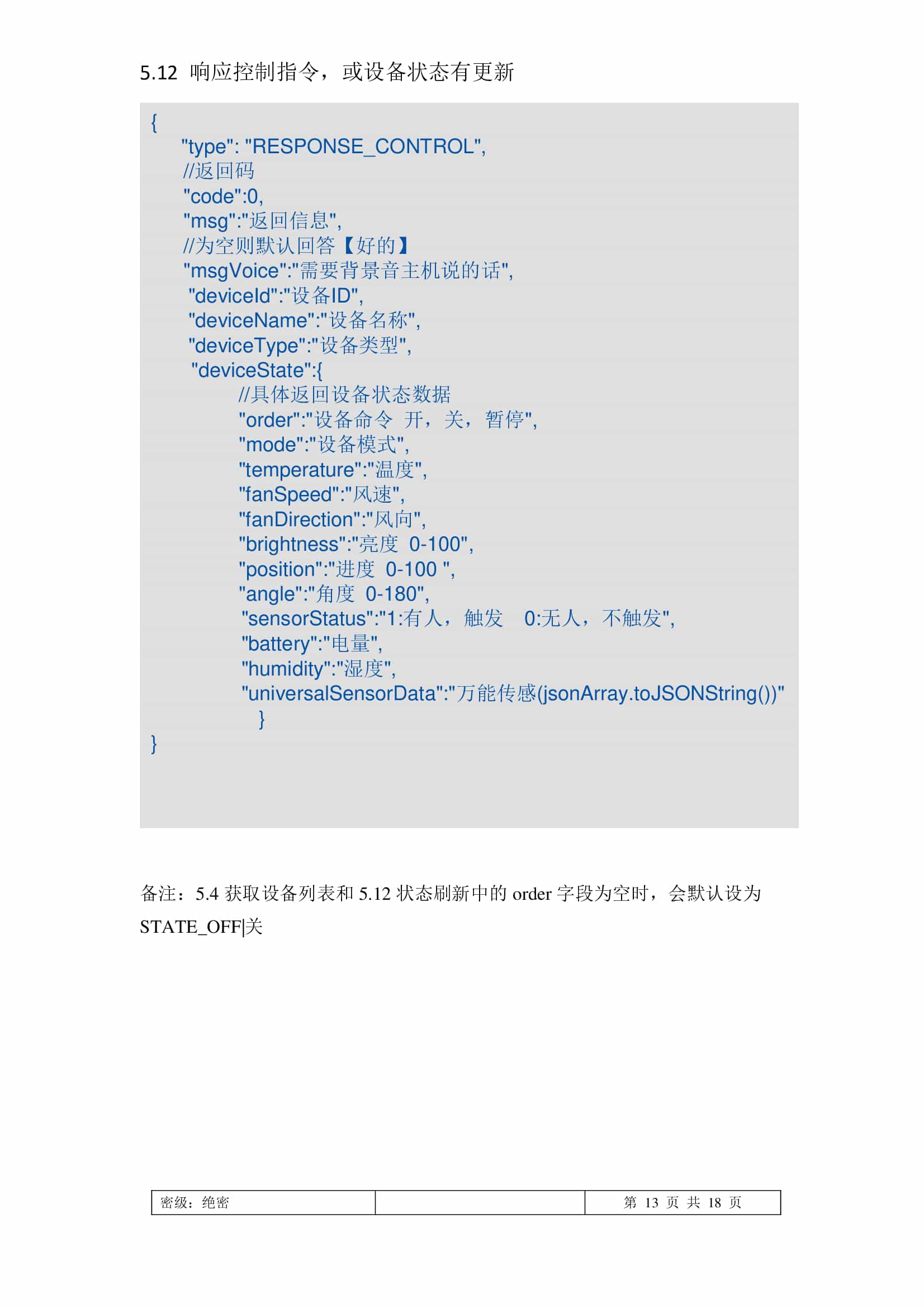

5.12 响应控制指令，设备状态有更新

{
   "type": "RESPONSE_CONTROL",
   "code":0,//返回码
   "msg":"返回信息", //为空则默认回答【好的】
   "msgVoice":"需要背景音主机说的话",
   "deviceId":"设备ID",
   "deviceName":"设备名称",
   "deviceType":"设备类型",
   "deviceState":{
               //具体返回设备状态数据
               "order":"设备命令 开，关，暂停",
               "mode":"设备模式",
               "temperature":"温度",
               "fanSpeed":"风速",
               "fanDirection":"风向",
               "brightness":"亮度 0-100",
               "position":"进度 0-100 ",
               "angle":"角度 0-180",
               "sensorStatus":"1:有人，触发  0:无人，不触发",
               "battery":"电量",
               "humidity":"湿度",
               "universalSensorData":"万能传感(jsonArray.toJSONString())"
       }
}

备注：5.4获取设备列表和5.12状态刷新中的order字段为空时，会默认设为STATE_OFF|关

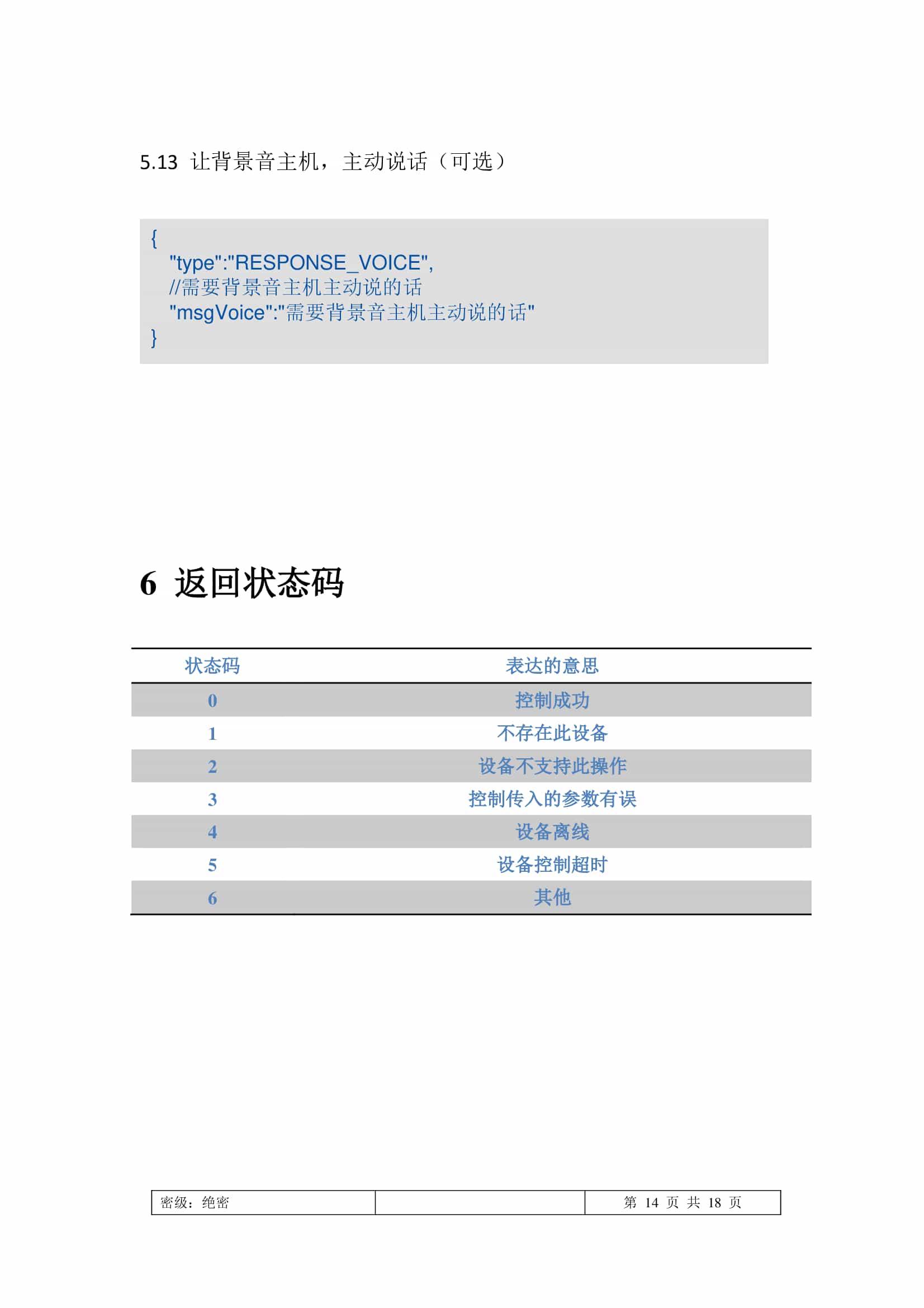

5.13 让背景音主机，主动说话（可选）

{
"type": "RESPONSE_VOICE",
"msgVoice": "需要背景音主机主动说的话"
}

2.2.6. 6. 返回状态码

状态码	表达的意思
0	控制成功
1	不存在此设备
2	设备不支持此操作
3	控制传入的参数有误
4	设备离线
5	设备控制超时
6	其他

2.2.7. 7. 常见设备类型

设备名	英文类型
灯	LIGHT
调光灯	DIMMING_LAMP
插座	SOCKET
窗帘	CURTAIN
可调进度窗帘	ADJUST_CURTAIN
风扇	ELECTRIC_FAN
空调	AIR_CONDITION
电视	TV
温控器	THERMOSTAT
投影仪	PROJECT
梦幻帘	CURTAIN_ANGLE
门窗磁	DOOR_MAGNETIC_SENSOR
水浸	DOOR_WATER_SENSOR
人体红外	INFRARED_SENSOR
烟雾	SMOKER_SENSOR
SOS	SOS_SENSOR
CO2	CO2_SENSOR
万能传感器	DEVICE_TYPE_MULTIFUNCTIONAL_SENSOR
温湿度显示	TEMP_HUMIDITY_SENSOR
新风	FRESH_AIR
地暖	FLOOR_HEATING
开关	SWITCH
色温灯	CW_LAMP

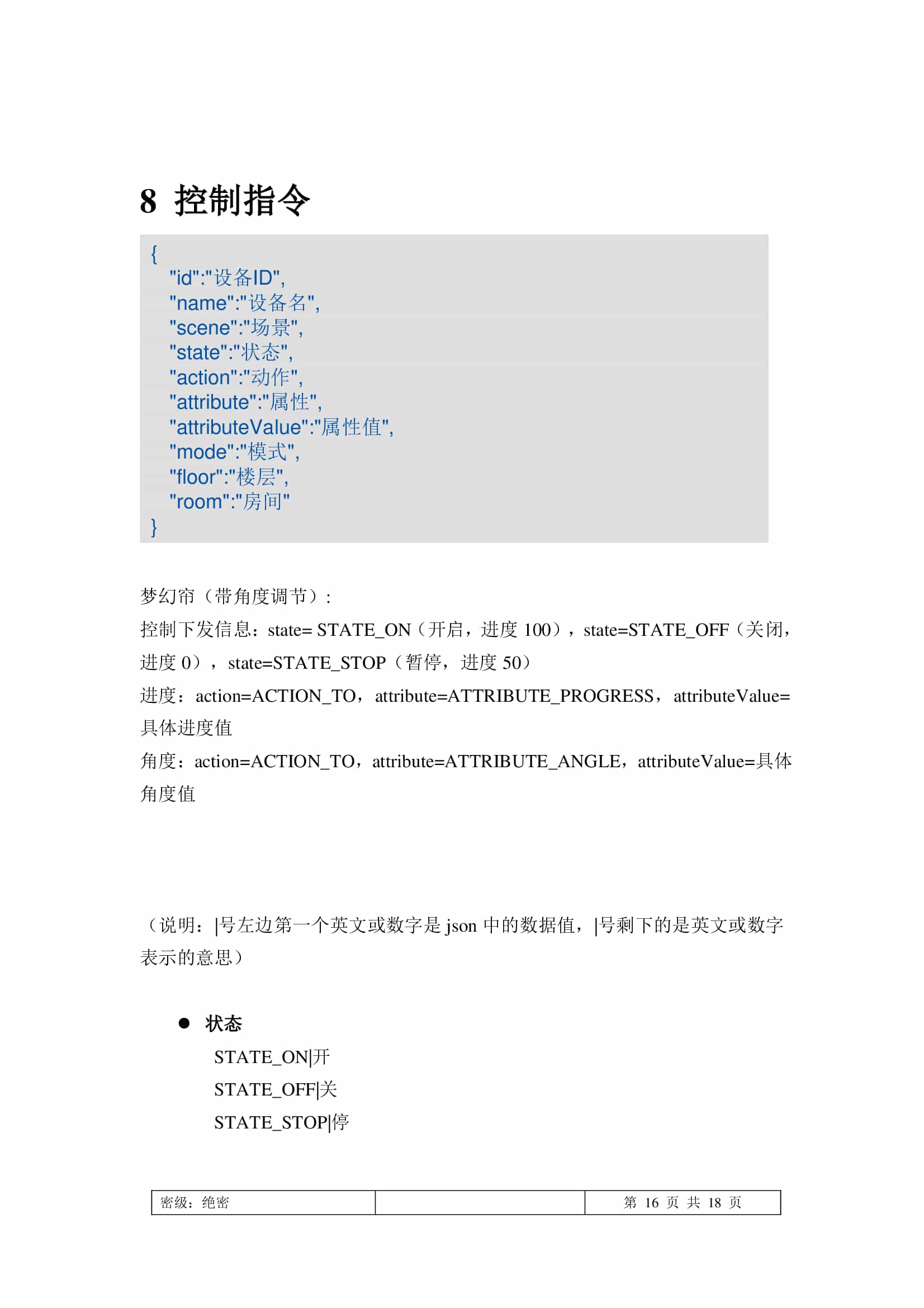

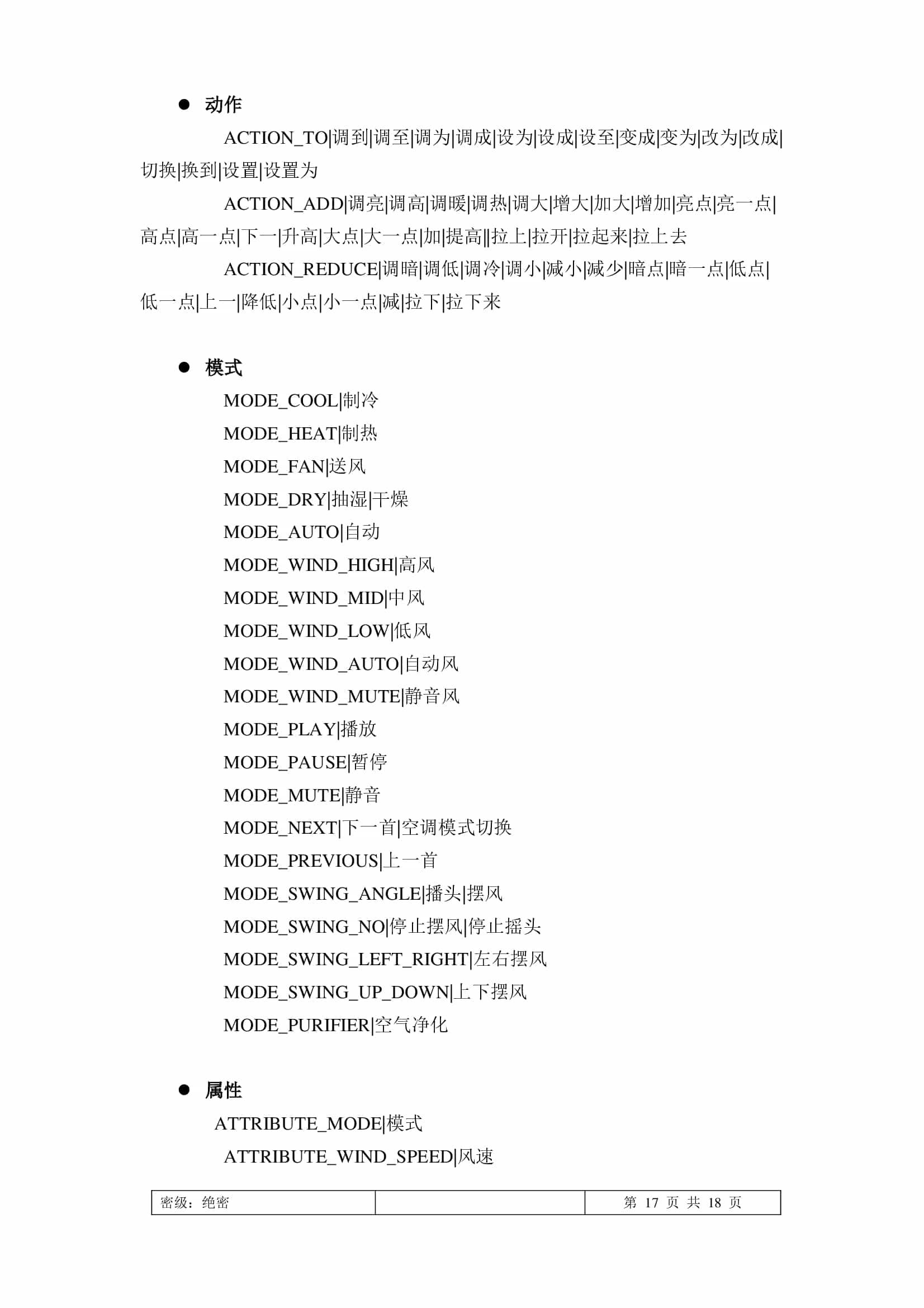

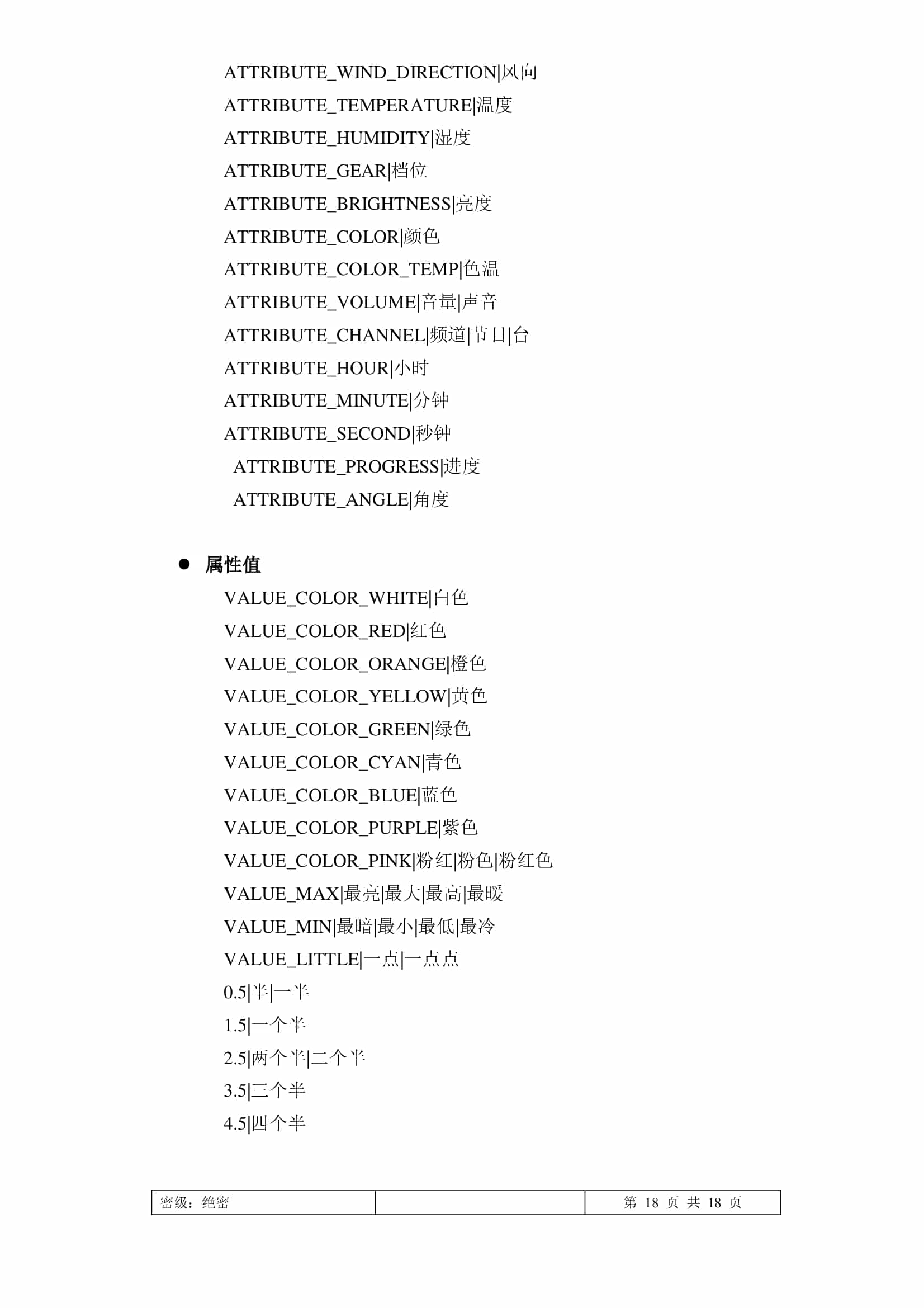

2.2.8. 8. 屏端发出的控制指令

开关，灯等其他设备类型

控制下发信息：
- state=STATE_ON（打开）
- state=STATE_OFF（关闭）

调光灯

亮度：

{
"action": "ACTION_TO",
"attributeValue": "具体亮度值"
}

色温灯

色温：

{
"action": "ACTION_TO",
"attribute": "ATTRIBUTE_COLORTEMP",
"attributeValue": "具体色温值"
}

亮度：

{
"action": "ACTION_TO",
"attribute": "ATTRIBUTE_BRIGHTNESS",
"attributeValue": "具体亮度值"
}

空调、温控

模式：

{
"attribute": "ATTRIBUTE_MODE",
"mode": "具体模式值"   //"MODE_COOL","MODE_HEAT","MODE_FAN","MODE_DRY","MODE_AUTO","MODE_MANUAL","MODE_COMFORTABLE","MODE_SLEEP"
}

风速：

{
"attribute": "ATTRIBUTE_WIND_SPEED",
"attributeValue": "具体风速值"    //"MODE_WIND_LOW","MODE_WIND_MID","MODE_WIND_HIGH","MODE_WIND_AUTO","MODE_WIND_SLEEP","MODE_WIND_MUTE"
}

空调风向：

{
"attribute": "ATTRIBUTE_WIND_DIRECTION",
"attributeValue": "具体风向值"    //"MODE_SWING_UP_DOWN","MODE_SWING_LEFT_RIGHT"
}

温度调节：

{
"action": "ACTION_TO",
"attribute": "ATTRIBUTE_TEMPERATURE",
"attributeValue": "具体温度值"
}

地暖

模式：

{
"attribute": "ATTRIBUTE_MODE",
"mode": "具体模式值"   //"MODE_AUTO","MODE_MANUAL","MODE_SLEEP"
}
